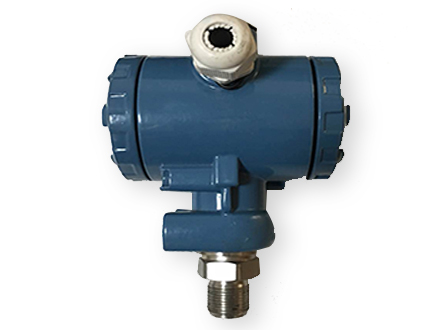

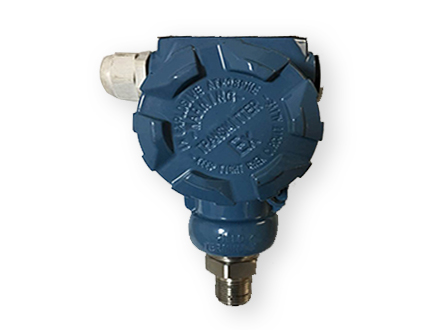

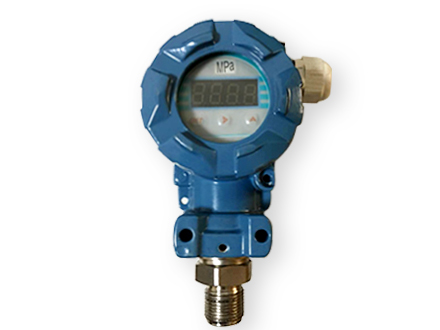

一。產品介紹：

       本產品為智能型數字壓力變送器，擁有可靠性、長期穩定性設計。具有表壓、絕壓測量能力，測量范圍0~60MPa。傳感器采用陶瓷工藝結構，具有精度高、安全衛生、成本低的優點。外殼和連接羅紋都采用優質不銹鋼，防腐耐振。廣泛適用于各種液體、氣體的壓力測量場合。輸出為標準的兩線4-20mA信號，直接與輸入壓力成比例輸出，可接各種二次儀表、PID調節器、控制器等。出廠校準，用戶免校準。本地大屏幕液晶顯示壓力數值，方便現場工人操作。

       1.性能指標：

       測量物質：氣體、液體，可燃性物質需定貨時說明

       供電電壓：直流9-32V（建議使用直流24V）

       輸出電流：4-20mA（正常工作）；<3mA(傳感器失效)；>22mA（過量程保護模式）

       參考精度：0.2%；0.25%；0.5%

       工作溫度：-10~40度

       運輸溫度：-30~50度

       數據更新率：3次/秒

       過量程范圍：10%

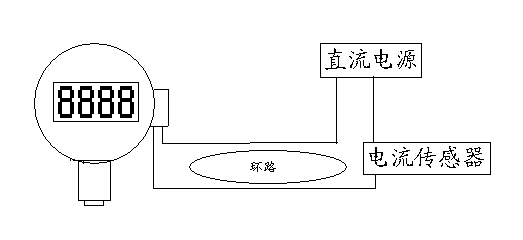

       系統連接圖：

       圖中電流傳感器泛指各種二次儀表。對二次儀表的負載限制請參照下一章節，也可以接數字顯示表，實現遠程顯示。

       裝配使用：

       4.1．安裝說明

       儀表使用干式陶瓷壓力傳感器，對安裝的角度無要求。儀表壓力導入口使用M20*1.5的外羅紋和壓力容器相連接，也可定制其他類型的連接接口。儀表外型尺寸見其它章節。

4.2．測量說明

       使用時先將儀表固定在管道或者壓力容器上，為保證測量精度，測量的氣體或者液體最好為常溫，儀表也可以測量85度以下的氣體或者液體，此時精度會有所損失。

       4.3．連線說明

       使用兩線屏蔽導線接到儀表的供電端子上，不需要考慮電源極性。接通規定的直流電源，正常情況下馬上可以工作測量使用，無需熱啟動時間等待。

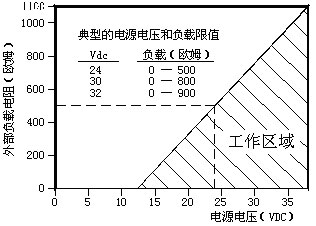

       4.4．負載限制

       最大可接入的環路電阻取決于供電電壓，下表詳細說明了不同電壓情況下，可接入的最大負載電阻：

       5．外型尺寸：

       6.故障診斷：

       本產品具有傳感器失效診斷和過量程保護的功能，當壓力傳感器沒有可靠的連接在電路上的時候，儀表能自動診斷到該狀態，并且在液晶顯示屏上給出“Err”字樣，此時環路電流為3mA以下。此狀態一直維持，直到傳感器重新可靠的工作。

       當測量的壓力范圍超過儀表測量范圍的10%的時候，此時為過量程狀態，為了儀表的安全建議及時解決這種情況。這種情況下液晶顯示屏仍會正常顯示壓力數值，但精度會有所降低，此時供電環路電流會在22~25mA的一個固定數值，直到壓力回落到正常測量范圍之內，供電環路電流重新指示壓力數值。

       防止儀表的損壞，請?jiān)谑褂么笥诮?jīng)常使用的最大壓力值20%左右測量范圍的儀表。

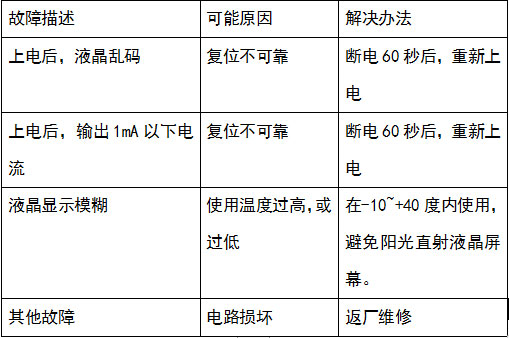

常用故障信息：

其它不明狀態，非人為損壞的，我們提供2年免費維修。
